집안 스위치 셀프 교체하는 법 (3구, 5구 스위치)

집안의 스위치가 갑자기 작동하지 않을 경우, 많이 당황스럽고, 막연하시죠?
안방 화장실의 욕조 위 등을 켜는 스위치가 잘되지 않을때는 그러려니하고 일단 버텼는데,
거실벽면 대기 전력 스위치가 고장나니 TV, WIFI 등 거실벽의 전원을 쓰던 것들을 쓸 수 없게 되니
불편함이 이만저만이 아니었습니다.

https://link.coupang.com/a/MP6ew

진흥전기 V시리즈 5구 스위치

https://link.coupang.com/a/MP6ob

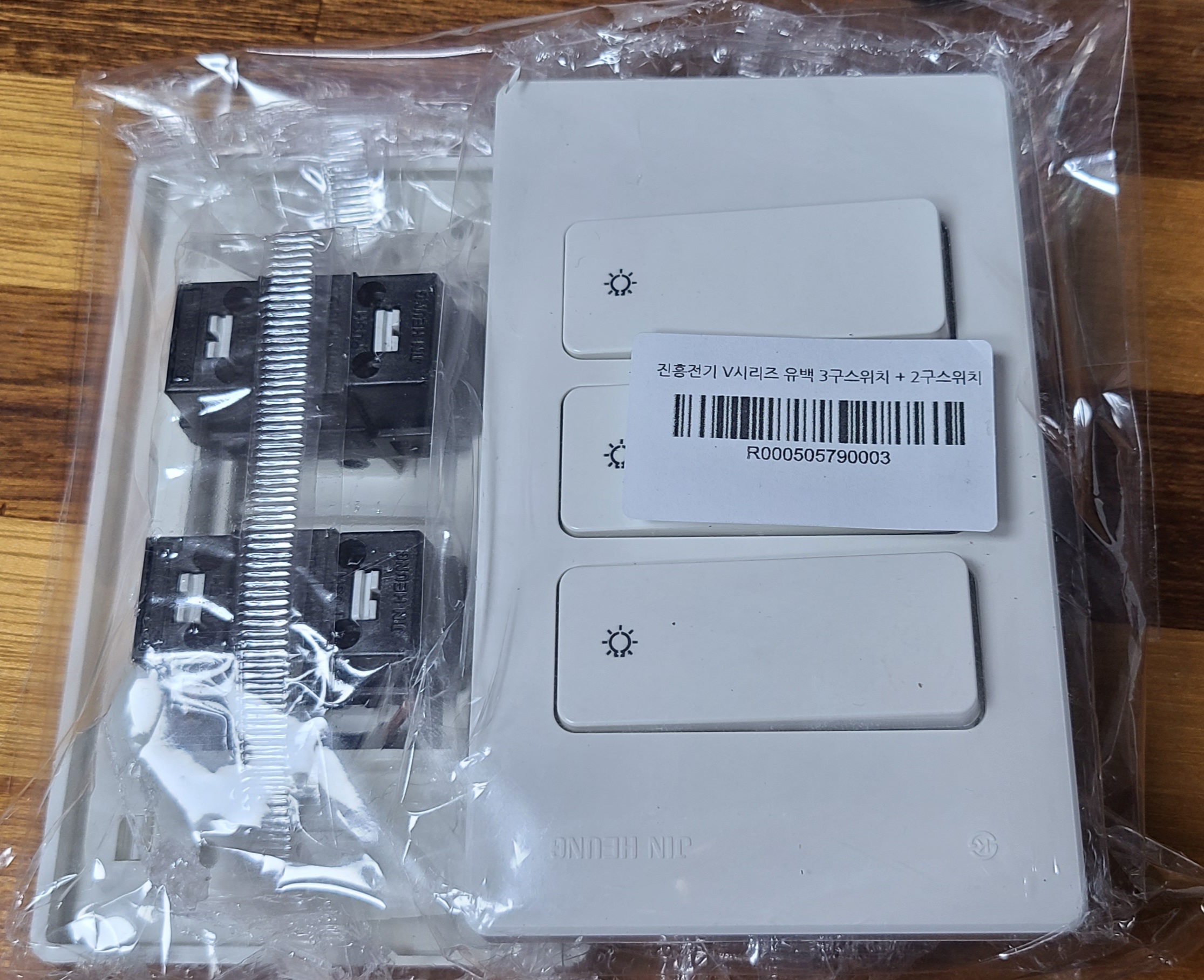

진흥전기 V시리즈 3구 스위치 + 2구 스위치 세트

#쿠팡 으로 3구, 5구 스위치를 검색해서, 바로 배송받아서, 스스로 고쳐보기로 했습니다.

그러고보니, 아파트에 시공되어 있던 스위치도 삼성로고는 아래에 있지만, 진흥전기 제품이네요.

#로켓배송 이라 시간 Delay 크게 없이 받을 수 있어서 좋았네요.

가장 먼저 할일은 배전반(두꺼비집)에서 차단기를 내리는 일입니다.
꼭 차단기는 내리고 전기 작업하셔야합니다.

스위치커버는 아랫쪽 홈을 일자 드리이버로 살짝 들어 주시면 쉽게 벗겨집니다.
그러면, 보통 십자 나사로 스위치 몸통이 고정되어 있는 것이 보이는데요.
이 나사들을 제거해주세요.

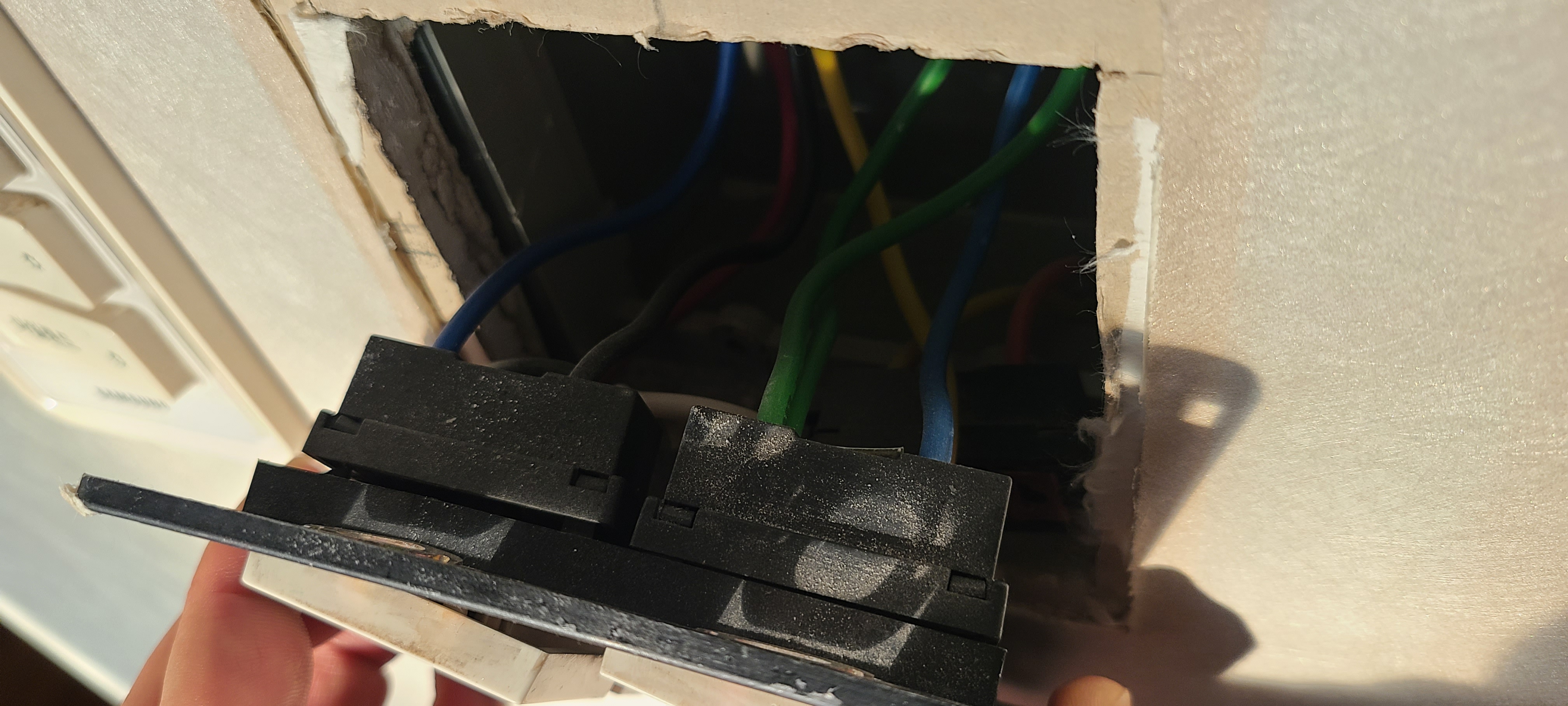

나사가 제거되면 사진처럼 스위치 몸통을 당겨낼 수 있습니다.

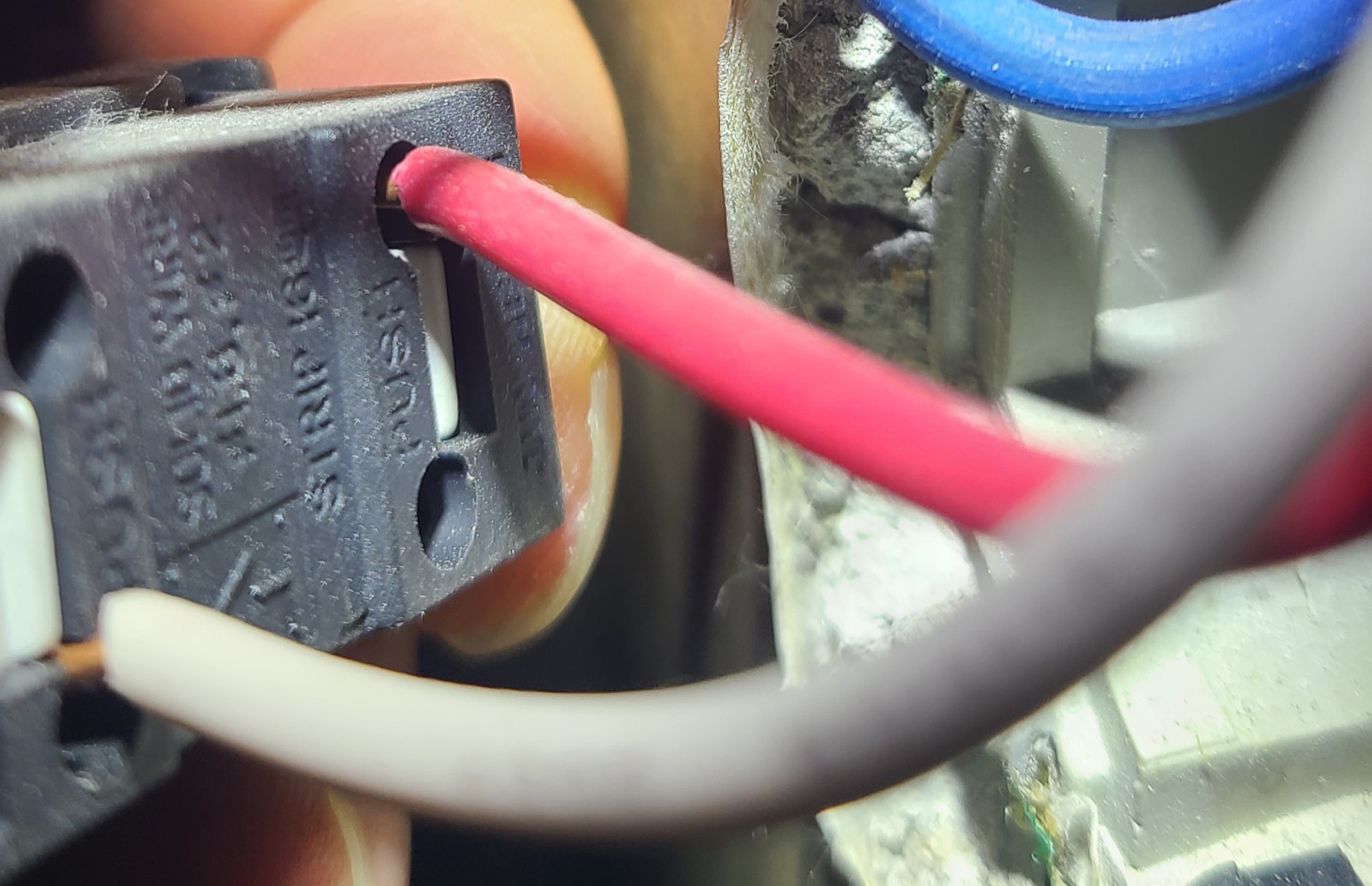

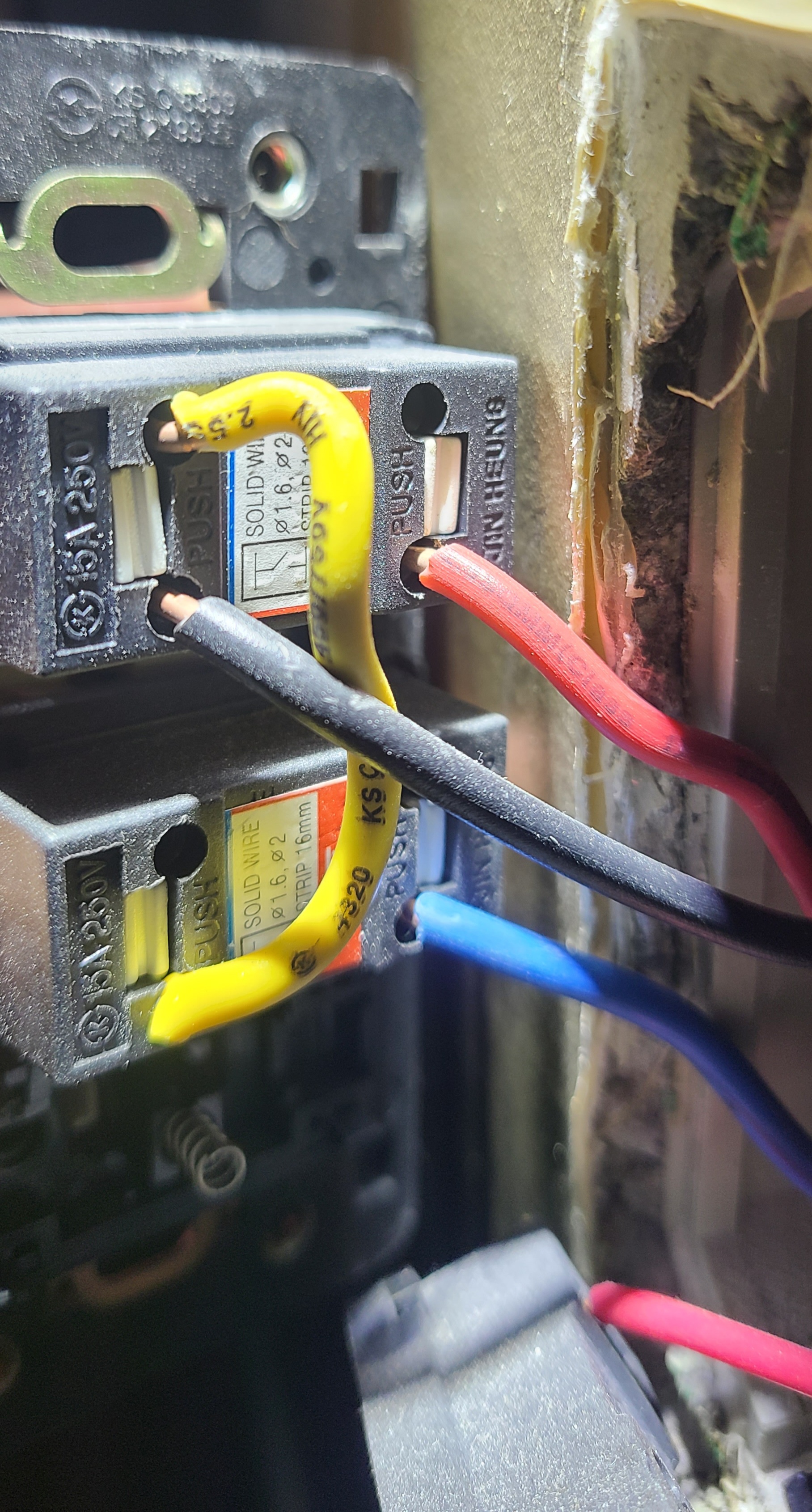

이제 할일을 각각의 선들이 스위치 내 어떤 구멍에 연결되어 있는지를 확인하고 기억하는 일입니다.

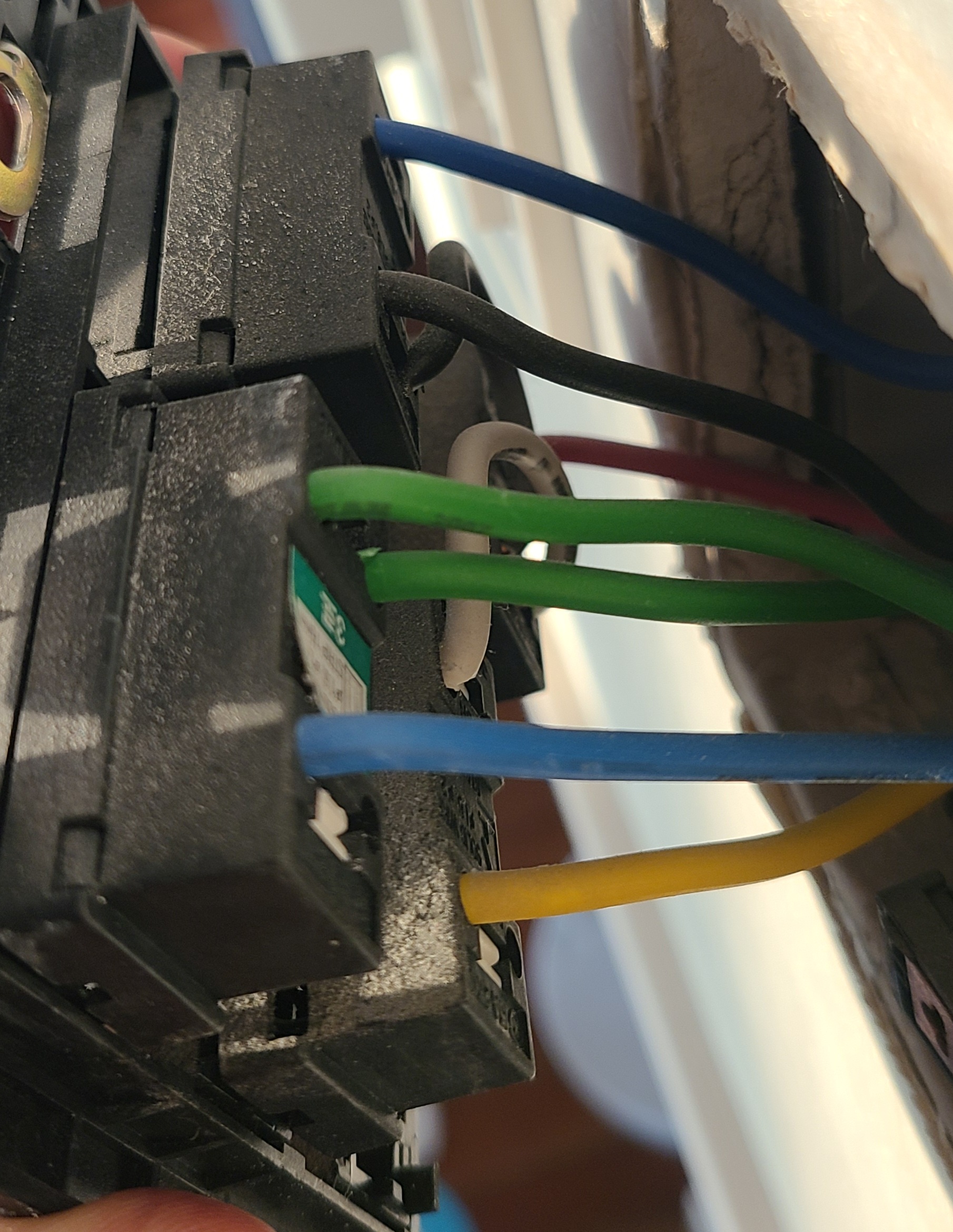

사진을 찍어서 연결정보를 기억하는데 도움이 되도록 합니다.

저는 실수를 방지하기 위해서 사진찍는 것외에도, 그림을 그려서, 눈으로 쉽게 이해할 수 있도록 했습니다.

점프선(검정, 하양)은 기존 스위치에 달려있는 것을 뽑아서써도 되지만, 신규 구매한 스위치에도 점프선은 동봉되어 있어서 그걸 사용해도 됩니다.

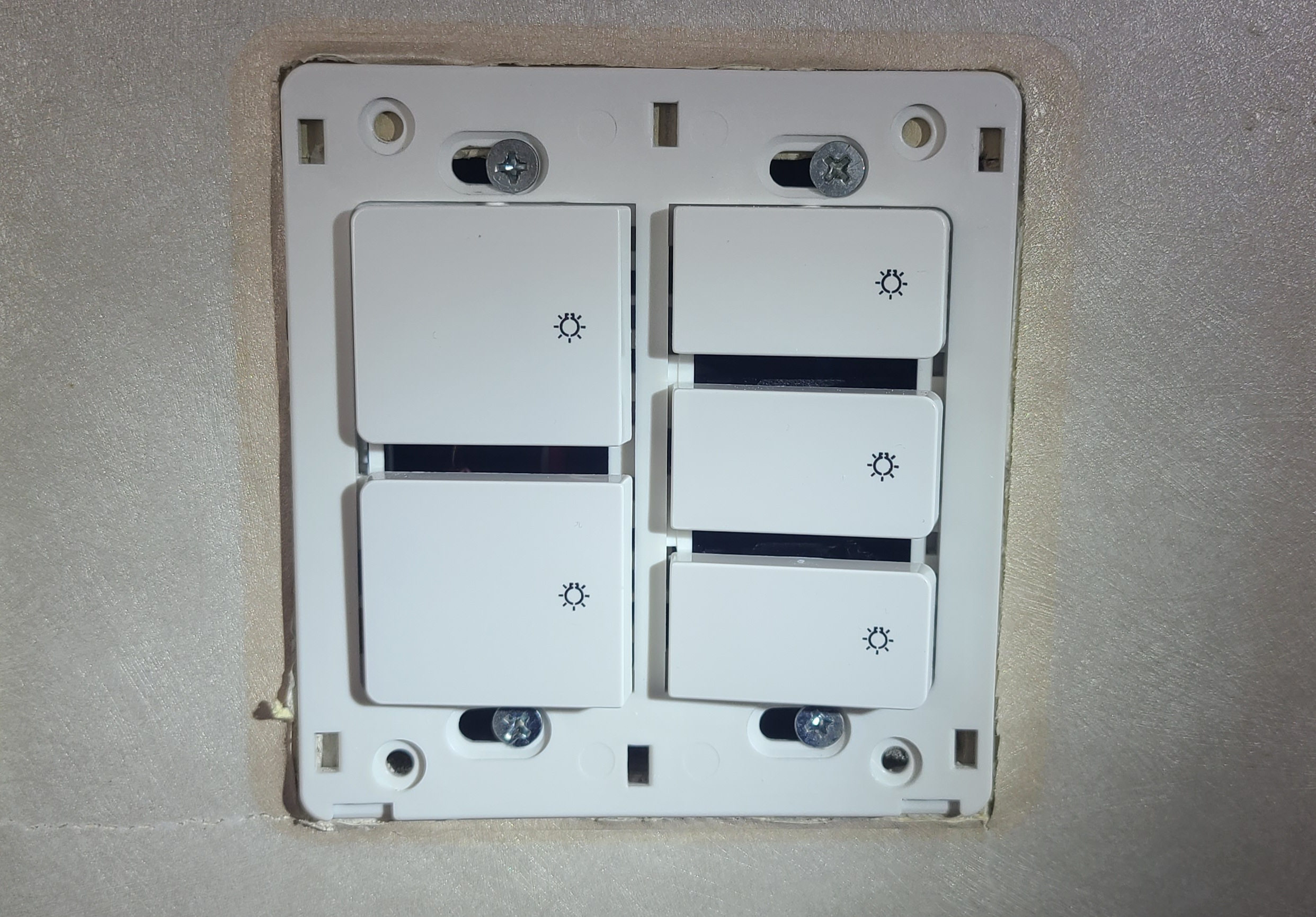

전선을 기존과 똑같이 연결 후에는 나사로 스위치를 고정해줍니다.

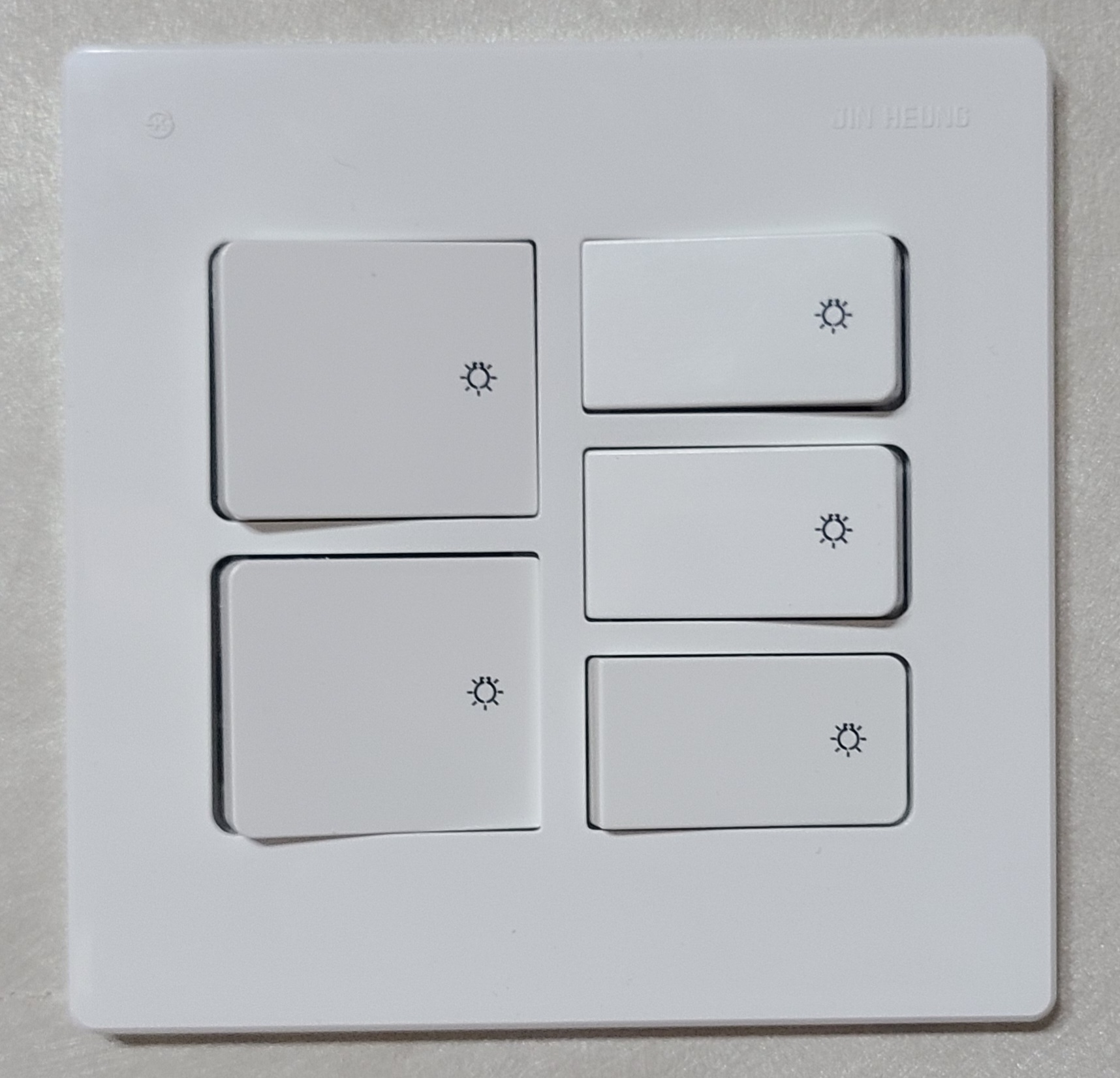

커버를 씌위주시면 깔끔하게 마무리됩니다.

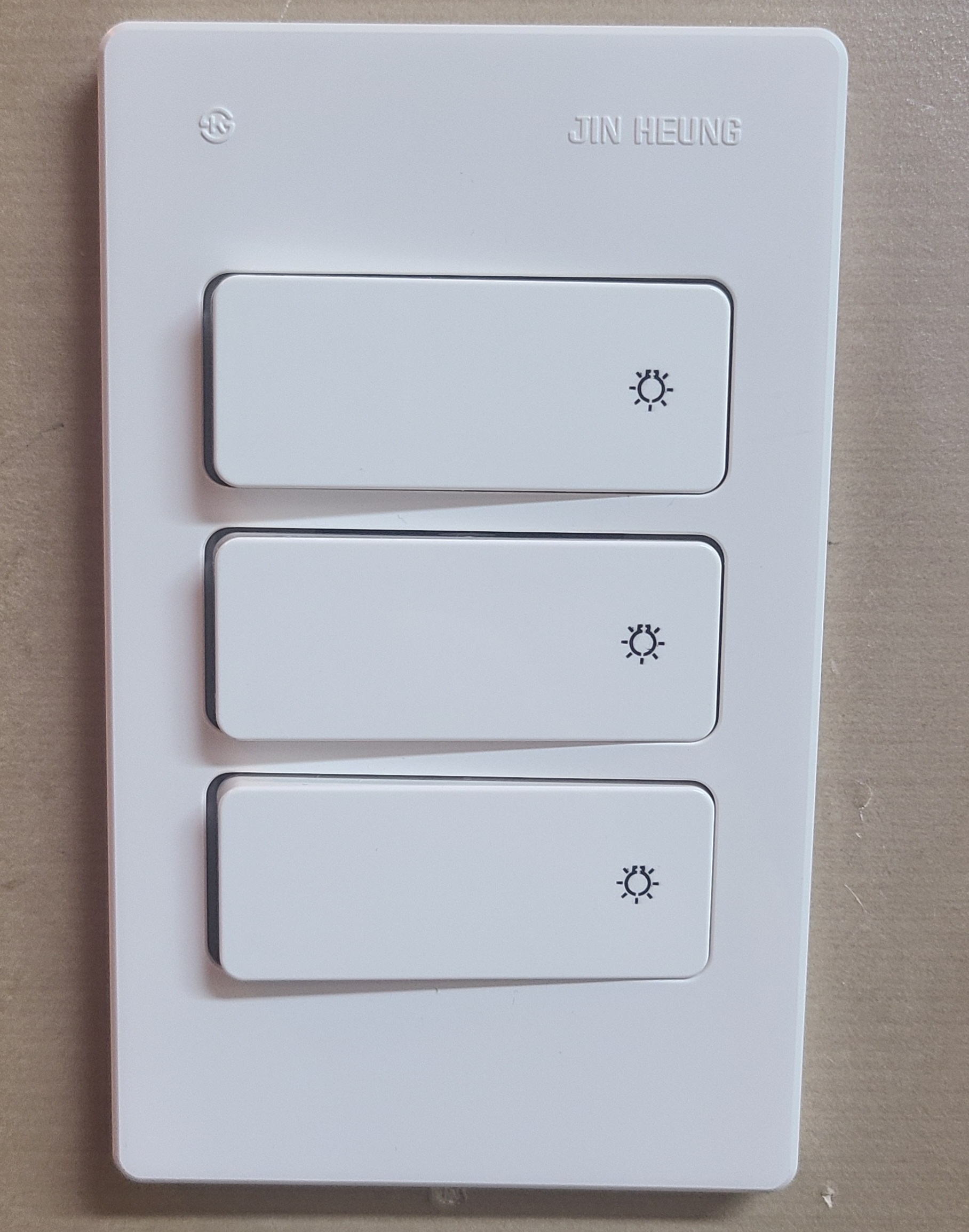

3구짜리는 정말 간단합니다.
기존 스위치를 열었더니, 고장난 스위치는 스위치내 용수철이 떨어져 나갔었던 것이 불량의 원인이었나 봅니다.

역시 기존 전선 연결된 상태를 사진으로 찍었구요.
이건 그림 그릴 필요가 없을것 같아서 그냥 사진만.
보시기에도 전선 연결구조가 간단하지요?

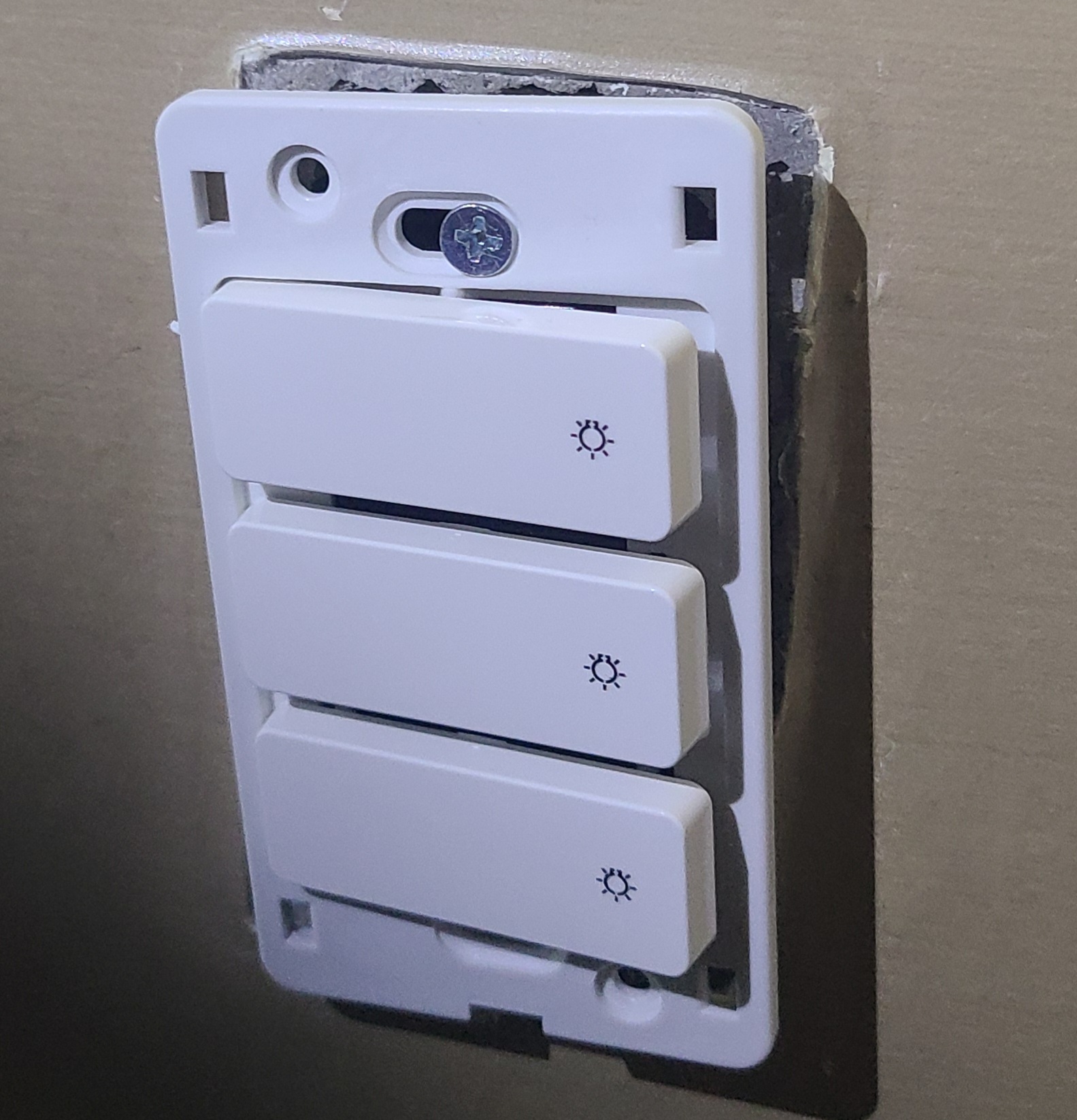

나사 조립하고, 커버 씌위주면 교체수리 끝!

아, 차단기를 이제 올려서 작동여부 체크해야지요.
다행히(?) 두개모두 제대로 작동하네요.
뭔가 뿌듯함이 몰려오네요.

저 같은 초보도 쉽게 교체할 수 있는 스위치교체.
여러분도 직접 교체 도전?!?!
